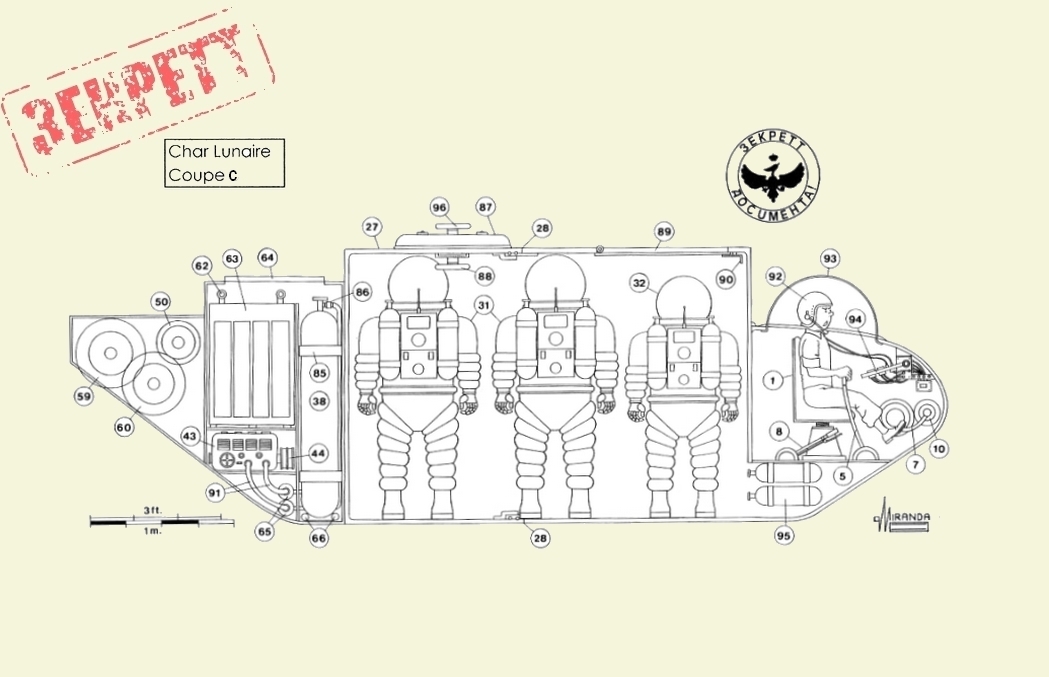

| 1. Siège du pilote | 49. Engrenage de couplage des deux moteurs |
| 2. Siège du co-pilote | 50. Moteur électrique bâbord |
| 3. Siège de l'observateur | 51. Engrenage de couplage du moteur bâbord
|
| 4. Levier de commande du train de roulement bâbord | 52. Réservoir de liquide réfrigérant du régénérateur d'air |
| 5. Levier de commande du train de roulement tribord | 53. Engrenage de transmission du treuil |
| 6. Frein de la chenille bâbord | 54. Engrenage de couplage du treuil |
| 7. Frein de la chenille tribord | 55. Axe du treuil arrière |
| 8. Frein à main | 56. Barre à mine pour fixer le câble du treuil |
| 9. Ceinture de sécurité | 57. Cric hydraulique |
| 10. Barre de commande des freins | 58. Clef à boulons pour les boggies du train de roulement |
| 11. Crochet de remorquage avant | 59. Tambour d'enroulement du câble du treuil |
| 12. Repose-pied du co-pilote | 60. Engrenage d'entraînement du treuil |
| 13. Masque individuel de secours du pilote | 61. Engrenage de connexion du joint Bendix-Weiss |
| 14. Masque individuel de secours du co-pilote | 62. Bornes des batteries électriques principales |
| 15. Servocommande du système de freinage | 63. Batteries électriques principales |
| 16. Frein à disque | 64. Panneau d'accès au compartiment des batteries |
| 17. Pompe du liquide de réfrigération des freins | 65. Valves d'entrée et de sortie d'air du compresseur |
| 18. Réservoir du liquide de réfrigération des freins | 66. Fixation annulaire des bouteilles d'air comprimé de 80 I |
| 19. Extincteur manuel | 67. Plaque aimantée pour la fixation au sol des scaphandres |
| 20. Régénérateur d'air | 68. Trappe d'accès au compartiment des batteries électriques auxiliaires |
| 21. Panneau des interrupteurs électriques | 69. Système pneumatique de montée du siège de l'observateur |
| 22. Panneau de contrôle des instruments | 70. Batteries électriques auxiliaires |
| 23. Réservoir d'eau de 40 litres | 71. Equipements du radar de bord |
| 24. Réserve de vivres | 72. Système pneumatique de montée du mât |
| 25. Levier de commande de l'élévation du siège | 73. Extincteur automatique |
| 26. Magasin des pièces de rechange | 74. Projecteur principal |
| 27. Coque étanche | 75. Equipement radio |
| 28. Joints d'assemblage des deux moitiés de la coque | 76. Observateur |
| 29. Roue intérieure de support de la chenille | 77. Coupole de l'observateur |
| 30. Roue extérieure de support de la chenille | 78. Périscope infrarouge |
| 31. Scaphandre lunaire (taille Large) | 79. Soupape de sécurité de pression d'air de l'habitacle de pilotage |
| 32. Scaphandre lunaire (taille Medium) | 80. Copilote |
| 33. Système de fixation des scaphandres | 81. Coupole du copilote |
| 34. Eclairage intérieur du sas | 82. Tableau de bord du copilote |
| 35. Ecoutille d'accès à la zone de l'habitacle pilotage | 83. Système de réglage du siège |
| 36. Roue directionnelle de la chenille | 84. Boites de connections électriques aux batteries auxiliaires |
| 37. Barbotin | 85. Fixation des bouteilles d'air de 80 litres |
| 38. Bouteille d'air comprimé de 80 litres pour le sas | 86. Soupape des bouteilles d'air de 80 litres |
| 39. Valve d'entrée d'air comprimé vers le sas | 87. Ecoutille extérieure d'accès au sas |
| 40. Soupape pour la recharge des bouteilles d'air comprimé des scaphandres | 88. Volet de commande intérieure de l'ouverture du sas |
| 41. Volant de commande de l'ouverture de la soupape d'entrée de l'air du sas | 89. Ecoutille de sortie de secours du sas |
| 42. Moteur du compresseur d'air | 90. Système d'ouverture de la sortie de secours |
| 43. Compresseur pour l'extraction de l'air du sas | 91. Conduits d'entrée et de sortie d'air du compresseur |
| 44. Courroie de transmission du compresseur | 92. Pilote |
| 45. Joint universel Bendix-Weiss | 93. Coupole du pilote |
| 46. Engrenage de couplage du moteur tribord | 94. Tableau de bord du pilote |
| 47. Servocommande de l'engrenage de couplage | 95. Bouteilles d'air comprimé de rechange pour les scaphandres |
| 48. Moteur électrique tribord | 96. Volet de commande extérieure de l'ouverture du sas |
| | |
